Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Uygulama: | FTTH FTTB FTTX Ağı | Dönüş kaybı: | SM> 60dB MM> 30dB |
|---|---|---|---|
| Kablo uzunluğu: | 1m veya özelleştirilmiş | Ekleme kaybı: | ≤0.7dB |

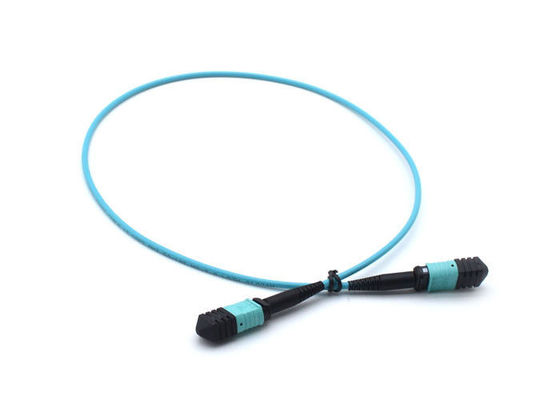

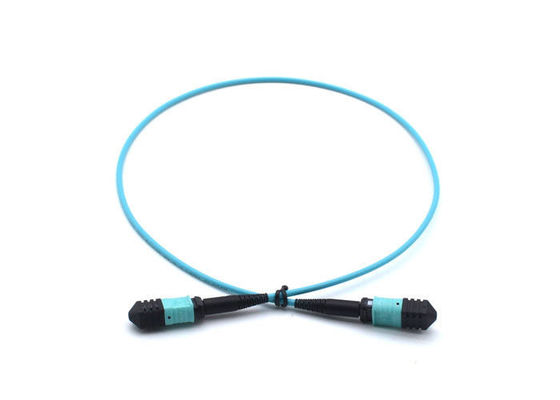

| Adı: | fiber optik MPO patchcord | Çalışma sıcaklığı: | -40 ~ 75 ℃ |
| Vurgulamak: | mpo mtp patch kablosu,çift yönlü fiber optik patch kablosu |
||
1. Özellikler:
IEC61754-7 ve GR-1435-CORE uyumlu.
Modüler tasarım, fiş kilitleme yapısı, test için kolay, Takma, çıkarma ve ayarlama.
Genellikle, tek MTP / MPO konektörleri tipik olarak 12 veya daha fazla fiber içerebilir,
1U yükseklikteki kablolama alanı, 96 LC optik arayüz, Bölüme kadar alabilir.
Kabin ve raf alanından tasarruf, kolay kablo yönetimi
Farklı müşteri ihtiyaçlarını karşılamak için mevcut olan kablo çeşitleri.
Erkek, dişi seçimi yapabilir. Üzerine bağlı adaptörle hassas konumlandırma elde edin
Pin-pin konumlandırma fonksiyonu, yüksek stabilite.
Çok çekirdekli halka, küçük boyut, yüksek hız ve optik ihtiyaçlarını karşılamak için yüksek kapasite
fiber iletişim sistemleri ve yüksek verimli, yüksek yoğunluklu ara bağlantı kabloları.
Gelecekteki ağ altyapısı için, ölçeklenebilirliği, Ethernet ve Fiber Kanalını destekler
Gereksinimler 10 / 100-1Gbps.
2. MPO / MTP türü :
| erkek (Pinli), dişi (Pinsiz) | |
| Yüksük tipi | Standart sm, düşük kayıp sm; standart mm, düşük kayıp mm |
| Fiber çekirdek | 4core, 8core, 12core, 24core |
| Konut renk | Yeşil (SM), Bej (MM), Sarı (SM Düşük kayıp), Mavi (OM3 50/125) |
| Parlatma yolu | PC, APC |
| Kablo tipi | Şerit kablo, Şerit elyaf, 3.0mm Mini kablo (250um12F, 24F), 0.9mm kablo |
3. MPO / MTP t est istekleri
a. Sonyüz isteği:
| 400 X | Arıza açıklaması | Miktar izin | |
| Lif (9um, 50um, 62.5um) | Beyaz çizikler | ≤3um | Limitsiz |
| Yer | ≤2um | 5 adet | |
| kusur | / | Yasak | |
| Kaplama (62.5-125um) | Beyaz çizikler | ≤3um | Limitsiz |
| ≤5um | 1 parça | ||
| Siyah çizikler | ≤3um | 2 ADET | |
| Siyah nokta | ≤2um | Limitsiz | |
| ≤5um | 3 PARÇA | ||
| kusur | ≤2um | Sınırsız olarak | |
| ≤15um | Toplam uzunluk, yan uzunluktan 1/4 daha az | ||
| Plastik halka | / | Limitsiz | |
b. Performansı:
| MPO / MTP | SM standart yüksük | Sm düşük kayıp halka | MM standart yüksük | MM düşük kayıp halka | |
| IL Kaybı | Tipik | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| maksimum | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | D 25dB | D 35dB | ||
| PC ≥ 40dB | |||||
| Tekrarlanabilirlik | 0,30dB (500 kereden fazla takın) | 0.30dB (1000'den fazla fiş takın) | |||
| değiştirilebilirliği | 0.30dB (Eşleşen bir konektörle) | ||||
| Gerilme direnci | .0.30dB (Maksimum gerilim 66N) | ||||
| Şok | ≤0.30dB (10 ila 55Hz) | ||||
| Sıcaklık aralığı | -40 ° C ~ + 75 ° C | ||||
c. Girişim göstergeleri:
| MPO / MTP Bağlayıcısı | Boyut 3d testi |
| Eğri yarıçapı | X ≥2000mm, Y ≥50mm |
| Elyaf Yüksekliği | 1000 ~ 4000 nm |
| Uç Yüzey Açısı | X ± 0.3 °, Y ± 0.3 ° |
| Çekirdek Daldırma | ± 300 nm |
d. Uzunluk toleransı:
| Uzunluk (M) | Hoşgörü |
| ≤10 | + 10 CM |
| 10 <L≤30 | + 15 CM |
| > 30 | % + 10 |
4. uygulama:
Telekomünikasyon
Bilgisayar ağları
CATV ağları
Aktif cihaz sonlandırma
